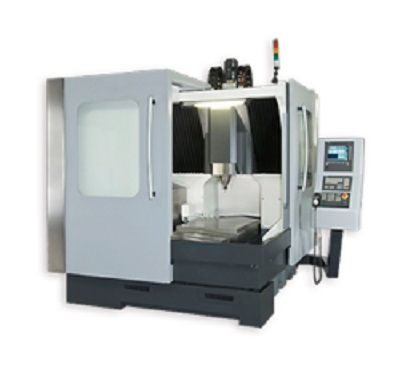

WM8

Innova CNC dik işleme takım tezgâhları güçlü motor seçenekleri ve sağlam gövde yapılarının yanı sıra yüksek işleme kapasiteleri sebebiyle rakiplerinden bir adım önde yer alırlar. Güncel tüm talepleri karşılamak ve yüksek hassasiyetli kalıp ve makine parçalarını işlemek için tasarlanmıştır. Sunduğu geniş ürün gamı sebebiyle otomotiv, havacılık, savunma sanayi, konstrüksiyon, makine tasarım ve imalat, inşaat ve enerji gibi bir çok sektör tarafından tercih edilmektedir.

  • FEM analizli rijit döküm gövde yapısı
  • FEM analizli rijit ve geniş döküm kolon yapısı
  • Hassas kızak sistemi
  • Güçlü fener mili gövdesi
  • Çıkarılabilir bor yağı tank sistemi
  • Ergonomik kullanım
  • Tam kapalı muhafaza kabini
  • Tezgâh içi aydınlatma tertibatı
  • Soğutma suyu sistemi
  • Tüm kızaklar ve bilyeli miller için otomatik yağlama sistemi
  • Hassas ve rijit bilyeli mil ve yatakları
  • Rijit kılavuz çekme fonksiyonu
  • Kapı emniyet mekanizması
  • CE uyumlu
WM8
Kontrol Ünitesi Mitsubishi M70 – M720 – M730 / Siemens 810D – 840D / Fanuc 0i -30i
SPINDLE
Spindle Devri rpm 3000 ~ 40000
Spindle Ucu BT40 / BBT40
Bearing inner diameter mm
Drive system Direct Drive
TRAVELS
X-axis travel mm 700
Y-axis travel mm 800
Z-axis travel mm 400
Spindle nose to table mm 168 / 568
TABLE
Table dimension mm 700 x 800
T-slot (No. of T-slot × width × pitch) mm 14 x 7 x 100
Max. weight on table kg 750
FEED RATES

(X/ Y/ Z) Rapid traverse rate m/min
Cutting feed rate m/min
Ball screw diameter mm
Guideway type  – Linear
AUTOMATIC TOOL CHANGE SYSTEM
Tool magazine capacity pcs
Max. tool weight kg
Max. tool diameter mm
Max. tool diameter without adjacent tools mm
Method of tool exchange
Max. tool length mm
MOTOR
Spindle motor power< Cont. / 30 min> kW 5 / 8.5 / 13.7 / 19 kW
X/Y/Z feed motor kW
Coolant pump motor<50 Hz / 60 Hz> kW
OTHERS
Air supply kg/cm²
Machine weight kg 6500
Machine dimension (L × W × H) m 2.8 x 2.8 x 2.6
