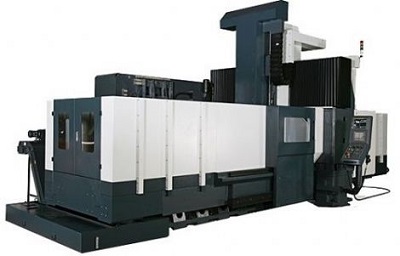

DL3112

Innova CNC köprülü işleme merkezleri, yenilikçi tasarım ve kararlı bir makine yapısının gelişmiş kavramını sağlayan en kompakt işleme merkezidir. Güçlü motor seçenekleri ve sağlam gövde yapılarının yanı sıra yüksek işleme kapasiteleri sebebiyle rakiplerinden bir adım önde yer alırlar. Güncel tüm talepleri karşılamak ve yüksek hassasiyetli kalıp ve makine parçalarını işlemek için tasarlanmıştır. Sunduğu geniş ürün gamı sebebiyle otomotiv, havacılık, savunma sanayi, konstrüksiyon, makine tasarım ve imalat, inşaat ve enerji gibi bir çok sektör tarafından tercih edilmektedir. Bugünün ve yarının taleplerini karşılamak için, size yüksek verim ve yüksek performans sağlar.

  • FEM analizli rijit tek-parça köprü yapısı
  • FEM analizli rijit döküm gövde yapısı
  • El ile raspalanmış kontak yüzeyleri
  • En hassas şekilde tasarlanmış montaj yöntemi
  • Tasarımda yapısal rijitlik ve yük dengeleme
  • Kaburgalarla takviye edilmiş yüksek kaliteli döküm tabla
  • Sonlu Elemanlar Metodu (FEM) analizi
  • Yüksek talaş kaldırma kabiliyetine sahip iş mili ve şanzıman sistemi
  • Ön gerilimi alınmış hassas vidalı miller
  • Tüm kızaklar ve bilyeli miller için otomatik yağlama sistemi
  • İş bitti ikaz lambası
  • Çıkarılabilir bor yağı tank sistemi
  • Ergonomik kullanım
  • Tam kapalı muhafaza kabini
  • Tezgâh içi aydınlatma tertibatı
  • Soğutma suyu sistemi
  • Kapı emniyet mekanizması
  • CE uyumlu
DL3112
Kontrol Ünitesi Mitsubishi / Fanuc
SPINDLE
Spindle Devri rpm 6000 (2 Steps Gear Built-in Type Opt.)
Spindle Ucu BT50
Bearing inner diameter mm
Drive system Gear Box
TRAVELS
X-axis travel mm 3100
Y-axis travel mm 1220
Z-axis travel mm 600 (800 mm Opt.)
Spindle nose to table mm 100~700 (100~900 mm Opt.)
TABLE
Table dimension mm 3000 x 1200
T-slot (No. of T-slot × width × pitch) mm 7 x 22 x 150
Max. weight on table kg 5000
FEED RATES
(X/ Y/ Z) Rapid traverse rate m/min 12 / 24 / 12
Cutting feed rate m/min 1~10000
Ball screw diameter mm
Guideway type  – X-Y: Roller type linear guide / Z: Roller type linear guide
AUTOMATIC TOOL CHANGE SYSTEM
Tool magazine capacity pcs 24 (Chain 40 / 60 )
Max. tool weight kg
Max. tool diameter mm
Max. tool diameter without adjacent tools mm
Method of tool exchange
Max. tool length mm
MOTOR
Spindle motor power< Cont. / 30 min> kW 18.5 / 22 (22 / 26 kW Opt.)
X/Y/Z feed motor kW
Coolant pump motor<50 Hz / 60 Hz> kW
OTHERS
Air supply kg/cm² 5~7
Machine weight kg 24000
Machine dimension (L × W × H) m
